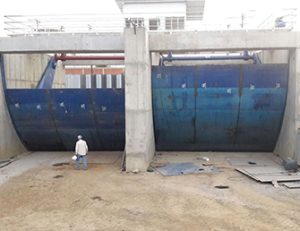

Compuertas de Sector

Las compuertas tipo sector son una variante interesante de las compuertas radiales ya que su tablero también presenta un desarrollo radial y brazos para su giro de accionamiento sobre un eje.

Resultan ideales para aplicaciones donde se requiere la regulación o contención simultánea de niveles aguas arriba y aguas abajo. Aplican eficientemente en la prestación de servicios de descarga de drenajes o caudales de aguas de servicios a río con nivel variable. En posición de máxima apertura el tablero de la compuerta quedará alojado en el fondo del canal permitiendo la disponibilidad de la mayor área hidráulica del canal de flujo, en la condición de contención de niveles de agua en río la compuerta permitirá la descarga por vertedero de caudales proveídos desde aguas arriba, la altura de cierre se puede preestablecer en acuerdo a la lectura de niveles de carga hidráulica en forma automatizada.

La descarga de aguas servidas en esta condición se ejecuta por la parte superior de la compuerta funcionando como vertedora. Las compuertas de sector requieren de una cámara en el interior del aliviadero para alojar la compuerta cuando se encuentre abierta. Dicha cámara puede ser inundable o no, dependiendo de la tipología de su tablero, si es flotante o no flotante.

Tipo de Sector

• Sector no flotante: La cámara alojamiento se encuentra vacía.
• Sector flotante: La cámara se encuentra inundada.
• Sector Europeo: El giro se realiza hacia aguas arriba (izquierda).
• Sector Americano: El giro se realiza hacia aguas abajo (derecha).
  A éste tipo también se le conoce como compuertas de tambor.
